Блок управления гидропередачей УГП
|
|
НАЗНАЧЕНИЕ
Блок управления гидропередачей УГП предназначен для автоматического переключения
ступеней гидропередачи, ограничения максимальной скорости движения тепловоза,
автоматического гидродоворота передачи. Изделие работает совместно с датчиками
скорости типов: ДТЭ-2, Д2-ММ или аналогичными.
|
Типы гидропередач, с которыми работает УГП:
ГДП1000, ГДП1000.Ч, ГДП1000М1, ГДП1000М2,
ГДП750/201, ГДП750/201-02,
ГП1050/201, ГП1050/211,
ГП300, ГП300-01, ГП300-02, ГП300-03, ГП300-04,ГП300-05, ГП300-06, ГП300-07, ГП300-09,
ГП300-10,ГП300-11, ГП300-12, ГП300-13, ГП300-14,ГП300-15,ГП-300-18, ГП300-22, ГП300-27 ,
ГП320, ГП320-05,
УГП400/201 (с двигателем VOLVO PENTA TAD1650VE),
УГП400/201 (тепловозы по №1831 включительно),
УГП400/201 (тепловозы с №2832),
УГП400/201 (тепловозы с №1831 по №2831 включительно),
УГП400/201-ЯМЗ,
ГП521, ГП521.1, ГП521-01,
ГПМ500,
ГЭП1050-70/202,
УГП1050/202М,
УГП1200/202М, УГП1200/202М1, УГП1200/202М1(тепловоз ТГМ6Д №215), УГП1200/202М7,
УГП1200/202ПР1, УГП1200/202ПР7(Д-2ММ), УГП1200/212ПР7,
УГП1200/212ПР,
УГП1200/212ПР(Д-2ММ),
УГП1200/212ПРа(Д-2MM),
УГП230/К22.Э,
УГП300/К22.Э,
УГП750/202М1, УГП750/202М2, УГП750/202ПР1(Д-2MM),УГП750/202ПР2, УГП750/202ПР2(Д-2MM), УГП750/202ПР4(Д-2MM),
УГП750/212ПР,
УГП750/212ПР(Д-2MM),
УГП750/212ПР3(Д-2MM)
14.50.01.000
55-351И-00
Блок построен на базе микроконтроллера и поэтому новые типы гидропередач вводятся в
список изменением программы без изменения конструкции.
Пример записи при заказе:
Блок управления УГП-24/50М НКТМ.421417.020 ТУ;
Блок управления УГП-75/110М НКТМ.421417.020 ТУ;
ТЕХНИЧЕСКИЕ ДАННЫЕ
|
Напряжение питания, В -(УГП-24/50) |
16...65 |
|
Напряжение питания, В -(УГП-75/110) |
50...145 |
|
Потребляемая мощность, Вт, не более |
5 |
|
Габаритные размеры , мм |
240х180х110 |
|
Масса, кг, не более |
2,5 |

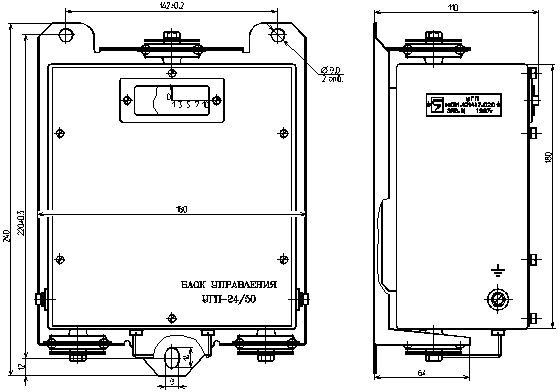

ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ
|
