Статический преобразователь инвертор (СПИН)
|
|
НАЗНАЧЕНИЕ
Инвертор СПИН преобразует постоянное напряжение от 40 до 300В, получаемое от тормозных двигателей, в 3-х фазное
переменное напряжение с частотой от 8 до 100Гц, и предназначен для питания мотор-вентилятора АДВ3702
охлаждения тормозных резисторов маневрового тепловоза ТЭМ14.
|
Условия эксплуатации СПИН в части воздействия климатических факторов должны соответствовать
исполнению и категории изделия У3 по ГОСТ15150-90 с диапазоном рабочих температур +60°С до -40°С.
Предельное значение температуры для нерабочего состояния -минус 60°С.
Условия эксплуатации СПИН в части воздействия механических факторов внешней среды
должны соответствовать группе М25 по ГОСТ17516.1-90.
Состав изделия:
- СПИН НКТМ.435331.001;
- Розетка кабельная РШАГКП-6-1;
- Паспорт НКТМ.435331.001 ПС;
- Руководство по эксплуатации НКТМ.435331.001 РЭ
ТЕХНИЧЕСКИЕ ДАННЫЕ
|
Напряжение питания - бортовая сеть, В |
110 (70...140) |
|
Потребляемая мощность не более, Вт |
40 |
|
Входное напряжение силового преобразователя, В
|
от 0 до 300 |
|
Выходное фазное напряжение, В
|
от 0 до 220
|
|
Диапазон изменения частоты выходного напряжения, Гц |
от 8 до 100 |
|
Максимальный входной ток,А |
150 |
|
Аварийный входной ток,А |
200 |
|
Масса не более, кг |
15 |
|
Габаритные размеры, мм |
530x350x223 |
Сопротивление изоляции цепей относительно корпуса при испытательном напряжении 100В в
нормальных климатических условиях по ГОСТ921988 не менее, МОм
|
20 |
|
Электрическая прочность изоляции цепей относительно корпуса выдерживает испытательное
напряжение 1750В частотой 50Гц по ГОСТ9219-88 в течение, мин |
1 |
|
Режим работы |
продолжительный |
|
Степень защиты изделия по ГОСТ14.254-80 |
IP40 |
|
Срок службы не менее, лет |
9 |

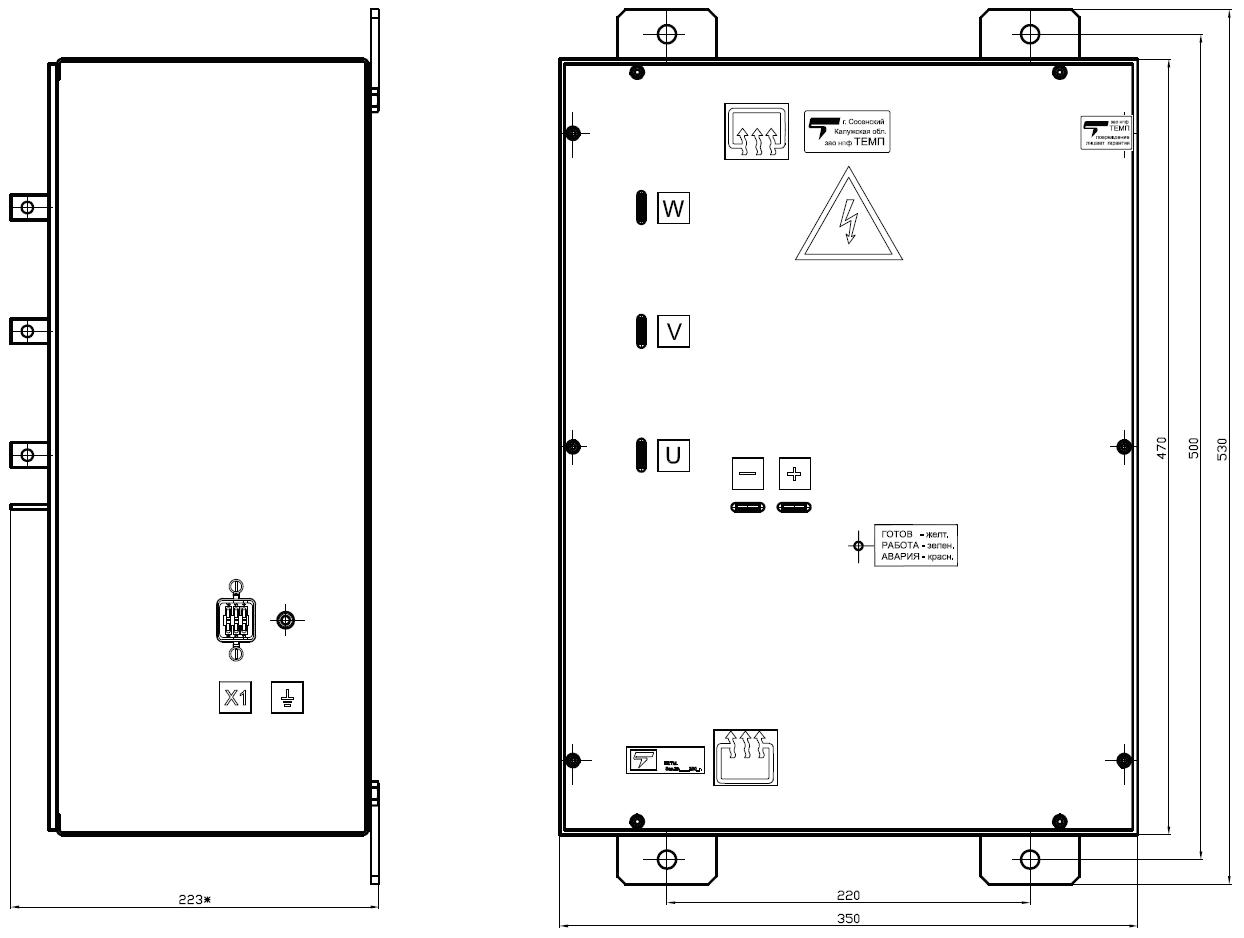

ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ
|
