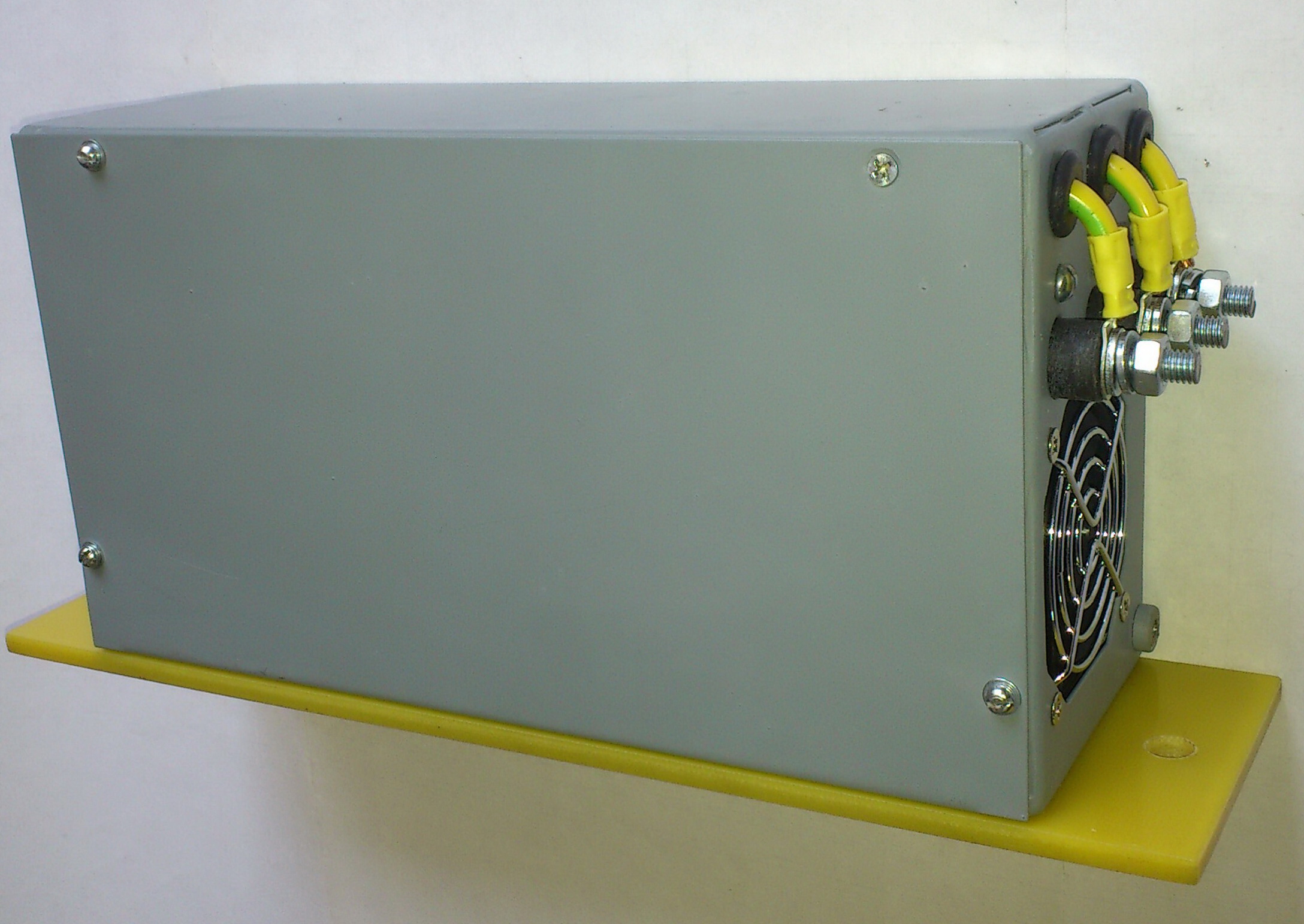

Регулятор тока РТ 110/40 НКТМ.435251.001 РЭ
|
|
НАЗНАЧЕНИЕ
РТ 110/40 предназначен для пуска, питания, и защиты от перегрузки по току двигателя типа П-32
привода вентилятора охлаждения выпрямительной установки тепловоза.
Условия эксплуатации РТ 110/40 в части воздействия климатических факторов должны соответствовать
исполнению и категории изделия У3 по ГОСТ15150-90 С диапазоном рабочих температур от +60°С до -40°С.
Условия эксплуатации РТ 110/40 в части воздействия механических факторов внешней среды должны
соответствовать группе М25 по ГОСТ17516.1-90.
|
Регулировку тока обеспечивает ключевой ШИМ регулятор, который производит
плавное нарастание напряжения в течении 4-5 секунд, тем самым обеспечивая "мягкое" включение двигателя. Во время работы РТ 110/40
"следит" за током в цепи нагрузки и ограничивает его на уровне 40±10%. При достижении тока нагрузки 55А происходит аварийное отключение.

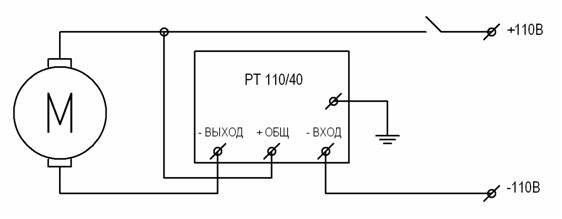

Подключение прибора производится согласно электромонтажной схемы тепловоза
Подключение силовых цепей к РТ 110/40 производится проводом сечением,не менее 6 кв.мм.
ТЕХНИЧЕСКИЕ ДАННЫЕ
|
Входное напряжение бортовой сети, В |
110 (70...140) |
|
Максимальный ток нагрузки, А |
40±10% |
|
Аварийный ток нагрузки, А
|
55 |
|
Масса, кг не более
|
2
|
|
Габаритные размеры, мм |
290x130x80 |
|
Степень защиты изделия по ГОСТ14.254-80 |
IP40 |
<
|
