ТЕХНИЧЕСКИЕ ДАННЫЕ

ПН-110/25-300 обеспечивает:

Выход1 - напряжение 25В±20%,
максимальный выходной ток 12,5А, не менее 90%.
защиту от превышения выходного тока.
Выход2 - напряжение 25В±5%;
выходной ток 0,05А.
защиту от короткого замыкания.
Гальваническую развязку выходных напряжений от входа.
Режим работы - продолжительный.
Климатическое исполнение У3 по ГОСТ 15150-69
Условия эксплуатации изделия в части воздействия механических факторов соответствуют группе М25 по ГОСТ 17516.1-90
Масса не более, кг 2
Габаритные размеры, мм 295x80x110

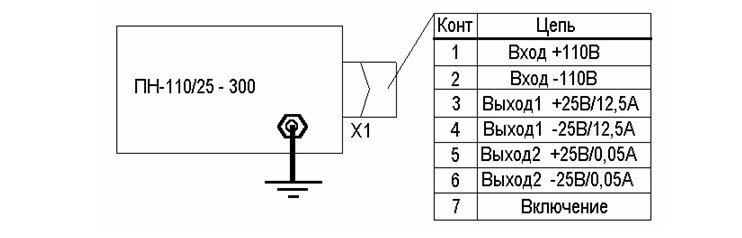

СХЕМА ПОДКЛЮЧЕНИЯ ПН-110/25-300

          Включение преобразователя производится подключением контакта X1:7 к цепи (-110В).


ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

          При соблюдении потребителем условий эксплуатации изделие не требует профилактических и регламентных работ и сохраняет свои эксплуатационные качества и технические параметры в течение гарантийного срока службы.
