Контроллер электронный машиниста КМЭ-9

НАЗНАЧЕНИЕ

          Контроллер машиниста электронный КМЭ-9 НКТМ.426471.073 предназначен для коммутации цепей управления по заданному алгоритму с целью обеспечения трогания тепловоза с места, изменения направления движения и частоты вращения коленчатого вала дизеля.
          Контроллер является комплектующим изделием дизель-поездов типа АС-4 и путевой машины ПТМ-630.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Напряжение питающей сети, В	27 (+20%,-30%)
Кратковременная просадка напряжения при пуске дизеля	до 0,3Uном
Количество коммутируемых цепей	8
Коммутируемое напряжение, В	27
Максимальный коммутируемый ток ключей (Jmax), А	8
Ток срабатывания защиты ключей от перегрузки	1,5 Jmax
Количество позиций управления	9(0...8)
Характер переключения позиций, В	поочередное
Темп переключения позиций в режиме набора и сброса	~1 сек
Климатическое исполнение по ГОСТ15150-69	УЗ
Диапазон рабочих температур	-40°С...+50°C
Условия эксплуатации в части воздействия механических факторов по ГОСТ17516.1-90	М25
Степень защиты по ГОСТ14254-80	IP40

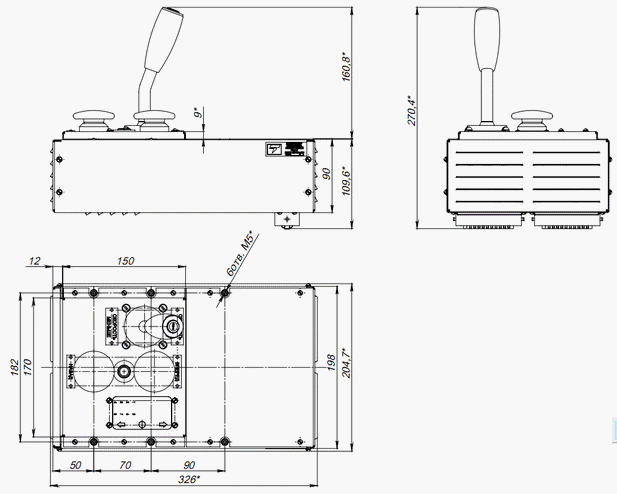

ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ
